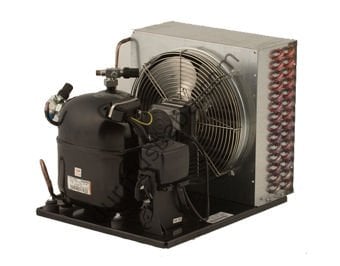

FRİGOCRAFT M004.A015F.1245.FF85HBK

Split-Gehäusegeräte

Bei offenen Split-Geräten werden Kolben- und Scroll-Kompressoren sowie Frigocraft-Markenlüftermotoren verwendet. Der Hauptzweck dieser Geräte ist die Nutzung in gewerblichen Kühlschränken mit integriertem Kompressor. Neben der Standardproduktion werden auch Produkte hergestellt, die an die Konstruktionsanforderungen der Kühlschrankgehäuse von Kühlschrankherstellern angepasst sind.

Standardkomponenten der Produkte:

• Kompressor
• Kondensator mit breitem Lamellenabstand aus Aluminiumflügeln und innen gerillten Kupferrohren
• Lüftermotor
• Lüfterkäfig oder Lüfterfuß je nach Kondensatoreigenschaften
• Lüfterflügel
• Filtertrockner
• Gestell

Die Geräte werden in unterschiedlichen Gestellen als Einzel-, Doppel- und Dreilüftermodelle entsprechend der Kapazität gefertigt. Die Produkte sind so konzipiert, dass sie optimalen Platz- und Montagevorteil bieten (die maximale Produktbauhöhe beträgt bei allen Produkten 300 mm). Nach Abschluss der Verrohrungs- und Montagearbeiten werden die Tests durchgeführt und die Produkte verpackt und ab Lager versandfertig gemacht.

Technische Eigenschaften

Allgemeine Eigenschaften

• Herstellungsort: Türkei
• Marke: FrigoCraft
• Einheitentyp: Kondensatoreinheit
• Betriebsmodus: -10/45°C EN12900/10K-SH
• Anwendungstyp: Kühlkonservierung
• Raumvolumen - V (m³) (+40°C Kond.): 3
• Raumvolumen - V (m³) (+45°C Kond.): 3
• Raumvolumen - V (m³) (+50°C Kond.): 2
• Kältemittel: R134a
• Kühlkapazität (W) (+40°C Kond.): 400
• Kühlkapazität (W) (+45°C Kond.): 367
• Kühlkapazität (W) (+50°C Kond.): 337
• Energieeffizienz (COP): 1,58
• Gestellmodell: FrigoCraft Unterwanne Sac-01 (450x440) - 1,5 mm
• Geräuschpegel: 60,00 dBA
• Flüssigkeitsleitung: 1/4"
• Ansaugleitung: 3/8"
• Serviceanschluss: -
• Netto-/Bruttogewicht: -

Kompressor Eigenschaften

• Kompressormarke: Embraco
• Kompressortyp: Hermetischer Kolbenkompressor
• Kompressormodell: Embraco FF 8.5 HBK
• Kompressorkurbelheizung: -
• Kompressoranzahl und Leistung: 1 x 0,25 HP
• Kompressorspannung (V/Ph/Hz): 220 - 230 / 1 / 50
• Kompressor-Druckleitung (Ø Zoll): 1/4"
• Kompressor-Saugleitung (Ø Zoll): 5/16"

Kondensator- und Lüfterinformationen

• Kondensatormarke: Karyer
• Kondensatormodell: FrigoCraft Kondensator - 03 (B-20926)
• Kondensatorkapazität Watt (Dt=15°C): 1.090
• Lamellenabstand (mm): 2,50
• Kondensatoroberfläche (m²): 2,59
• Luftdurchsatz (m³/h): 551
• Lüftermotor-Marke: FrigoCraft
• Lüftermotor-Modell: FrigoCraft FCSMQ 16-26 16W
• Lüftermotor-Drehzahl (RPM): 4 Pole (~1.400 U/min)
• Lüfterflügel: Q Lüfterflügel (Saugend) DP 250MM-28° (FRGCRFT)
• Lüfterfuß & Käfig: Q Lüfter Drahtkäfig G254A 270x300x290x40 CDU
• Lüfteranzahl & Durchmesser: 1 x 250
• Lüfterleistung (kW): 1 x 0,600
• Lüftermotor-Spannung (V/Ph/Hz): 220 - 230 / 1 / 50

Flüssigkeitsleitung und weitere Komponenten

• Flüssigkeitstank: -
• Filtertrockner: DENA 30,0 gr. Trocknerfilter 6,35 - 6,35 SAE
• Sichtglas: -
• Magnetventil: -
• Magnetspule: -

Steuerungen

• Kombinierte Drucksteuerung: -
• Niederdrucksteuerung: -
• Hochdrucksteuerung: -
• Lüftersteuerung: -
• Elektroschaltschrank: -
• Kondensatortyp: F&T
• Umgebungstemperatur: NORMAL
