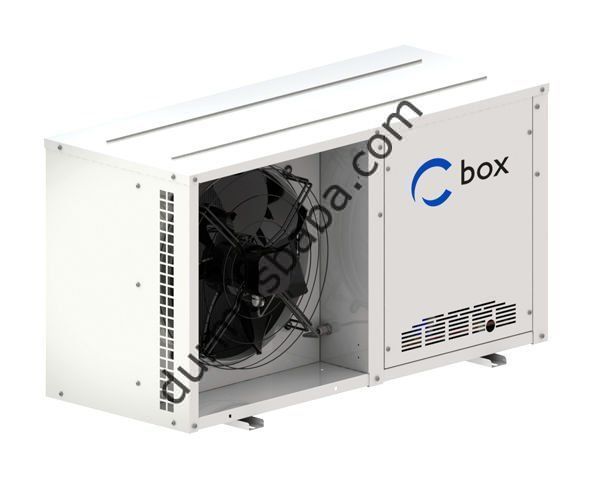

FrigoCraft M300-C10.SZ4250.S12-42Y.FY4 Split

Produktionsstandort:

Türkei

Marke:

FrigoCraft

Kassetten-Typ:

Geschlossenes Split-System

Betriebsmodus:

-10/45°C EN12900/10K-SH

Anwendungstyp:

Kühlraumlagerung

Kühlraumvolumen:

• Bei +40°C Kondensationstemperatur: -
• Bei +45°C Kondensationstemperatur: -
• Bei +50°C Kondensationstemperatur: -

Kältemittel:

R404A

Kühlkapazität:

• Bei +40°C Kondensationstemperatur: 21.889 W
• Bei +45°C Kondensationstemperatur: 19.751 W
• Bei +50°C Kondensationstemperatur: 17.629 W

Energieeffizienz (COP):

2,27

Rahmenmodell:

FrigoCraft Rahmen - 10 CSH-250-A01

Flüssigkeitsleitung:

• Durchmesser: 5/8"
• Saugleitung: 1 3/8"

Kompressor-Details

• Kompressormarke: FRASCOLD
• Kompressortyp: Halbhermetischer Kolbenkompressor
• Kompressormodell: Frascold S12-42Y
• Anzahl und Leistung des Kompressors: 12,00 (Stück x PS)
• Stromversorgung des Kompressors: 380 - 400 V / 3 Ph / 50 - 60 Hz
• Auslassleitung: Ø 1 1/8"
• Saugleitung: Ø 1 3/8"

Kondensator- und Lüfterinformationen

• Kondensatormarke: Karyer
• Kondensatormodell: FrigoCraft Kondensator - 10 CSH-250-A01
• Kapazität (Dt = 15 °C): 46.263 W
• Lamellenabstand: 2,10 mm
• Oberfläche: 88,00 m²
• Luftstrom: 12.793 m³/h
• Lüftermotor Marke: Ziehl-Abegg
• Lüftermotor Modell: Ziehl-Abegg FN050-4EK.4I.V7P1 - 175052
• Drehzahl: 4-polig (~1.400 U/min)
• Lüfteranzahl und Durchmesser: 2 x 500 mm
• Leistungsaufnahme des Lüftermotors: 2 x 0,750 kW
• Stromversorgung Lüftermotor: 220-230 V / 1 Ph / 50 Hz

Flüssigkeitsleitung

• Flüssigkeitstank: FrigoCraft FRGLR 16Cu - 5/8"
• Filtertrockner: Danfoss 023Z458191 DML 165S Löten 5/8"
• Schauglas: Danfoss 014-0184 SGN 16S - 5/8" Löten
• Magnetventil: Danfoss 032L1214 EVR 10 - 5/8" Löten
• Magnetspule: Danfoss 018F6701 IP67 10W 220V50Hz

Steuerung und Elektronik

• Kombinierter Druckregler: Danfoss 060-126466 KP15 (Kombiniert, mit Signal)
• Lüftersteuerung: Danfoss 061H3140 XGE-4C, 19 bar / 0.2-3A
• Elektrisches Bedienfeld: FrigoCraft Schneider E. Trif. Pano 42,3 kW
• Vibrationsdämpfer (Ansaug- und Druckleitung): FrigoCraft (TIG-geschweißt)
• Manometer:
  • Niederdruck: Techsun E0000773-TPM250
  • Hochdruck: Techsun E0000774-TPM500
