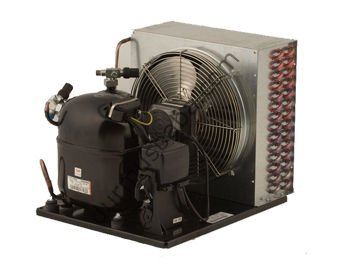

FRİGOCRAFT M004.A015F.1245.FF12H.EP5

Offene Split-Typ-Kondensatoreinheiten – Technische Details und Beschreibung

Offene Split-Typ-Kondensatoreinheiten verwenden Kolben- und Scrollkompressoren sowie Frigocraft-Markenlüftermotoren. Diese Geräte werden hauptsächlich für kommerzielle Kühlschränke mit eingebauten Kompressoren eingesetzt. Neben der Standardproduktion werden die Produkte auch an die spezifischen Gehäusedesigns von Kühlschrankherstellern angepasst.

Allgemeine Beschreibung

Die Standardkomponenten der Einheiten umfassen:

• Kompressor: Hermetisch, leistungsstark und energieeffizient
• Kondensator: Aluminiumlamellen mit innen gerillten Kupferrohren und weitem Lamellenabstand
• Lüftermotor: Hochwertige Frigocraft-Motoren
• Zusätzliche Komponenten: Filtertrockner, Lüfterkäfig oder -halterung je nach Modell, Lüfterflügel und robuste Basis.

Die Geräte werden je nach Kapazität mit einem, zwei oder drei Lüftern auf unterschiedlichen Rahmen hergestellt. Für optimale Platz- und Montagevorteile entwickelt, haben alle Produkte eine maximale Höhe von 300 mm. Nach der Verrohrung und Montage werden die Geräte getestet, verpackt und einsatzbereit ausgeliefert.

Technische Spezifikationen

Allgemeine Merkmale

• Herstellungsland: Türkei
• Marke: FrigoCraft
• Gehäusetyp: Kondensatoreinheit
• Betriebsbereich: -10/45°C (EN12900/10K-SH)
• Anwendung: Kältelagerung

Raumvolumen (m³):

• +40°C Kondensatortemperatur: 4
• +45°C Kondensatortemperatur: 4
• +50°C Kondensatortemperatur: 3

Leistung

• Kältemittel: R134a
• Kälteleistung (W):
  • +40°C Kondensatortemperatur: 632
  • +45°C Kondensatortemperatur: 586
  • +50°C Kondensatortemperatur: 536
• Energieeffizienz (COP): 1,74
• Schallpegel: 58,70 dBA

Anschlussgrößen

• Flüssigkeitsleitung: 1/4"
• Ansaugleitung: 3/8"

Kompressor-Eigenschaften

• Marke: Embraco
• Typ: Hermetischer Kolbenkompressor
• Modell: Embraco FFI 12 HBK
• Leistung: 1 x 0,38 PS
• Versorgung: 220 - 230V / 1~ / 50Hz
• Druckleitung: 1/4"
• Saugleitung: 5/16"

Kondensator- und Lüfterdetails

• Kondensatormarke: Karyer
• Modell: FrigoCraft Kondensator - 04 (B-20927)
• Kondensatorkapazität: 1.345 W (bei ΔT=15°C)
• Lamellenabstand: 2,50 mm
• Oberfläche: 3,89 m²
• Luftdurchsatz: 435 m³/h

Lüfter

• Motor: FrigoCraft FCSMQ 16-26 16W
• Drehzahl: ~1.400 U/min (4-polig)
• Flügel: Q-Lüfterflügel DP 250MM-28°
• Haltebügel: Q-Lüftergitter G254A (270x300x290x40)
• Leistungsaufnahme: 0,600 kW
• Versorgung: 220 - 230V / 1~ / 50Hz

Sonstige Eigenschaften

• Filtertrockner: DENA 30.0 g SAE
• Elektrisches Kontrollsystem: Nicht vorhanden
• Betriebstemperaturbereich: Normale Umgebungstemperaturen
